日期:2016-12-10 10:09:47 浏览:0

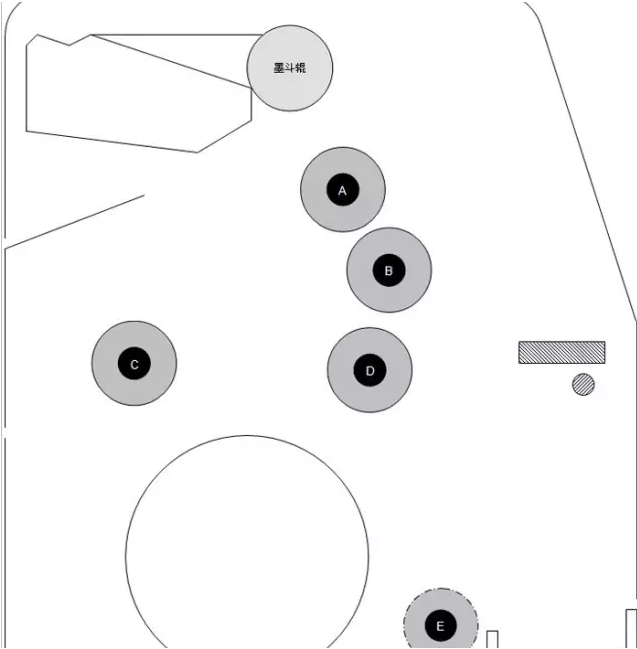

当52机辊子拆光后,机组上只剩下六根不拆的辊子:四根窜墨辊ABCD、一根窜水辊E、墨斗辊
下图中你还可以看到印版滚筒、水盘、墨斗、一些横梁、小杆,还有机组护罩
安装辊子时,请给墨辊两头的轴承抹上黄油润滑
整个安装中,注意保护印版滚筒表面,当然,最好提前装上印版,墨辊要保持轻拿轻放,避免磕碰
使用随机提供的六号内六角工具

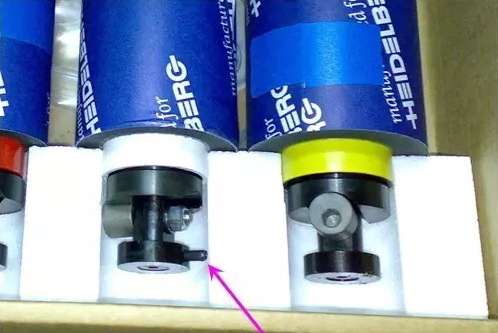

海德堡52机允许配备两种靠版墨辊:带窜动的(如下图)和普通的。(也许,你家的另一种靠版墨辊正存放在库房里)
安装带窜动的靠版辊时,注意:有销子的一头,放在传动侧,并插入销槽

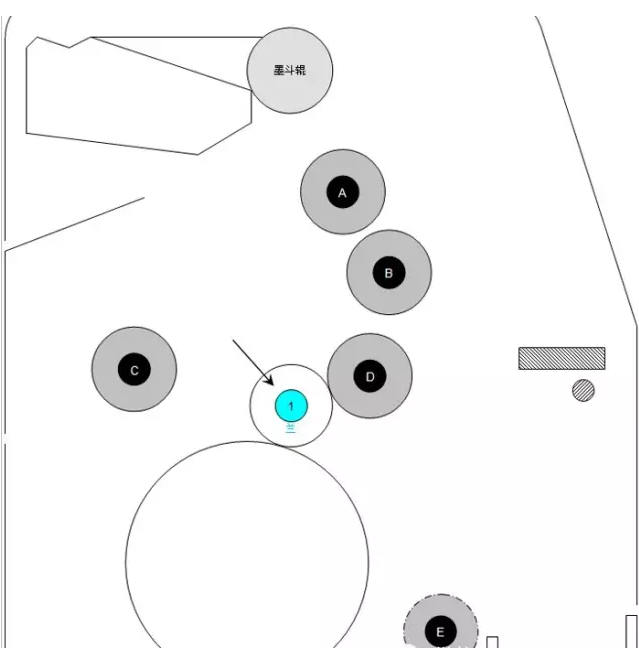

海德堡52机墨辊安装和调试步骤1
安装兰色靠版墨辊1
墨辊轴头有销子一边放在DS面(传动面)

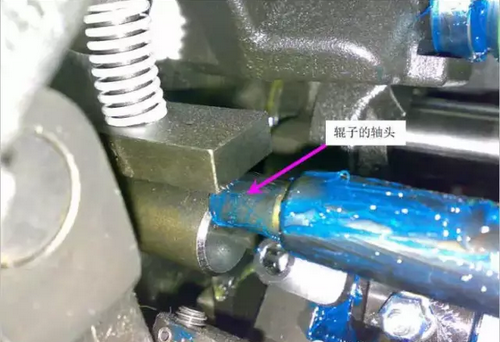

轴头有销子的,请让销子插入轴承座的销槽内
用内六角工具锁好辊子

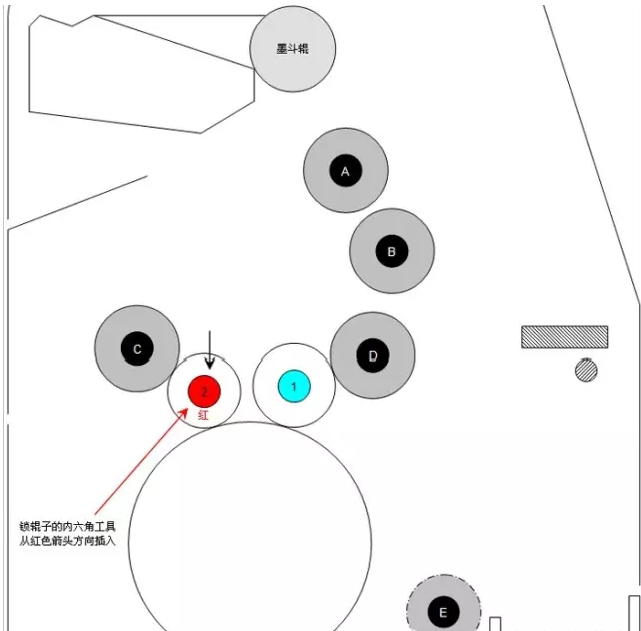

海德堡52机墨辊安装和调试步骤2
安装红色靠版墨辊2
轴头上有销子的一头放在传动面
轴头有销子时政策法规,销子放入销槽
锁辊子的内六角工具要从下图红色箭头方向插入
锁好辊子

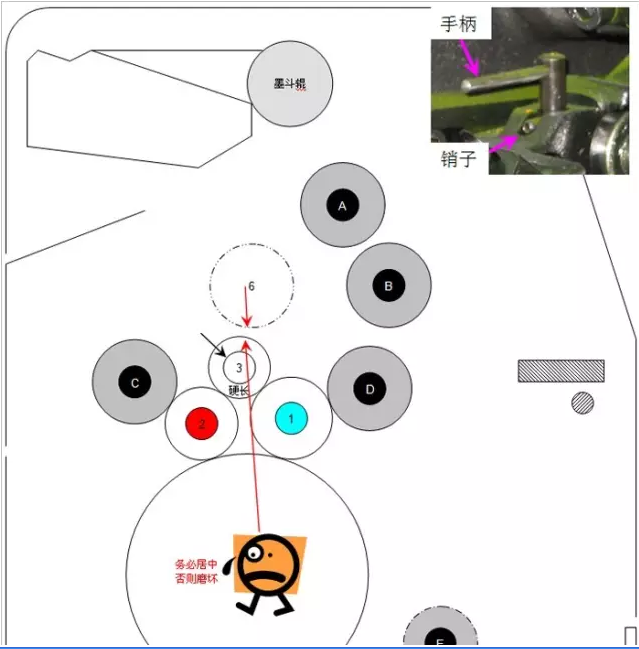

海德堡52机墨辊安装和调试步骤3

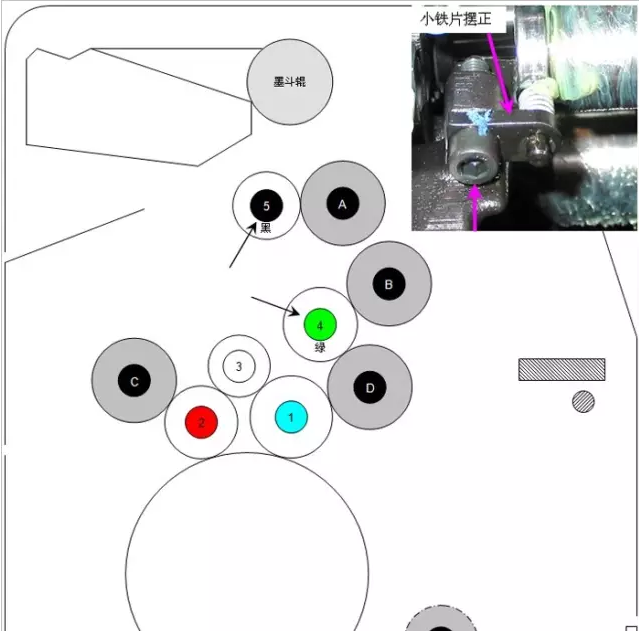

海德堡52机墨辊安装和调试步骤4、5
安装4号辊,每个色组有几根一样的绿辊,任意装哪根都可以,胶辊放到硬辊B和D之间,下一步用6号辊顶住它
安装黑色的5号辊,用小弹簧从下往上顶住辊子,小弹簧的铁片要摆正再锁紧

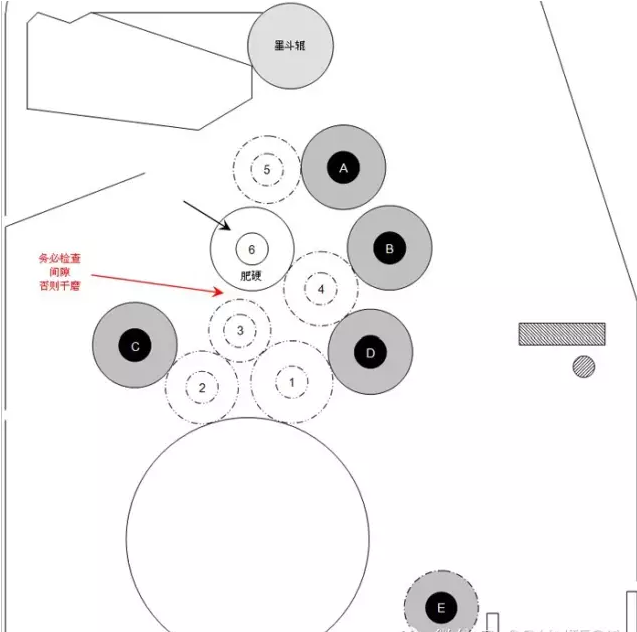

海德堡52机墨辊安装和调试步骤6
安装6号棍,这是一根粗的硬辊
安装很简单,就是放进去后推到绿色胶辊4上,下一步用7号辊顶住它

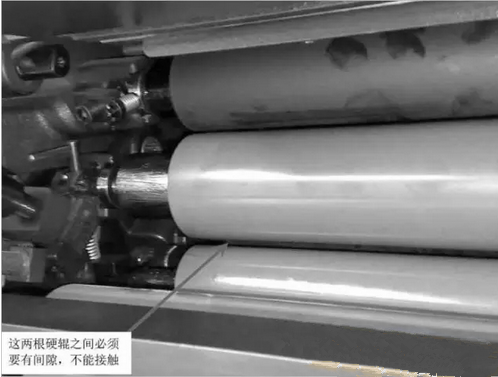

关键是再次检查一下它的下部,不能和下面的3号硬辊有接触,3号辊没有居中安装时就会出现这种问题

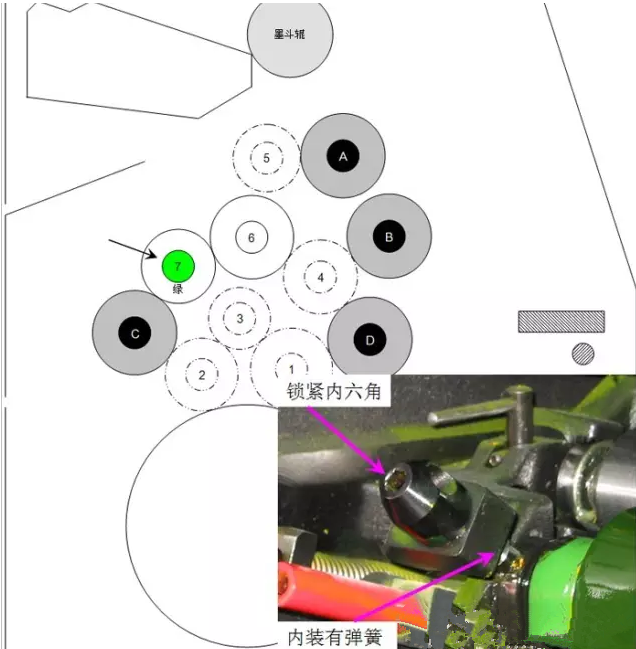

海德堡52机墨辊安装和调试步骤7
安装7号辊,绿色胶辊,用图中的内六角顶紧辊子
海德堡52机墨辊安装和调试步骤8
安装8号辊,这是一根绿色胶辊

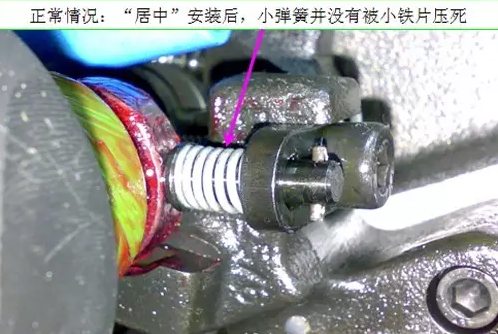

在窜动辊B和D之间,将胶辊居中放在轴承台上,锁紧压辊小弹簧
建议两个人操作,一个人拿住辊子,一个人去锁紧整合,防止辊子掉下来,砸伤下面的窜水辊E

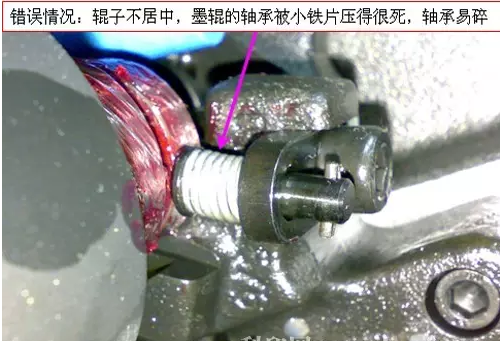

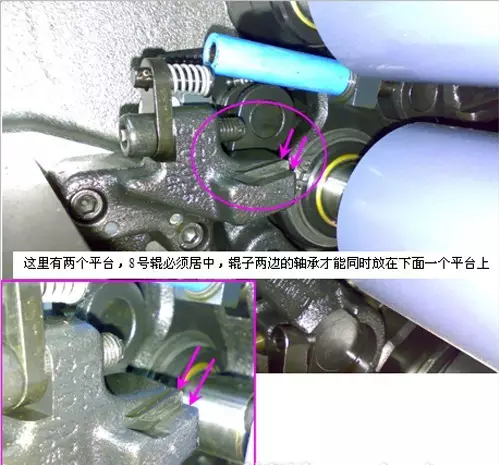

注意:8号辊未“居中”安装,机器运转一段时间后,很可能发生8号辊轴承爆裂,碎裂的轴承渣掉到运转的机器中扫描,容易伤及正在运转的部件,尤其是滚筒等

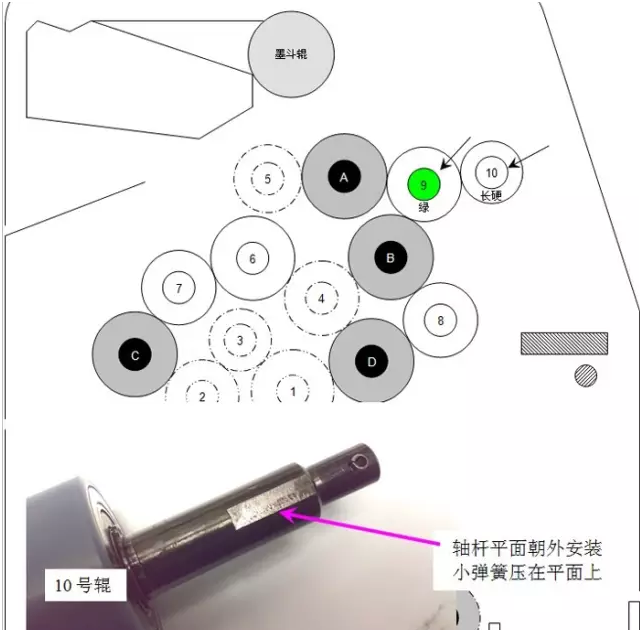

海德堡52机墨辊安装和调试步骤9、10
·安装9号辊,这是一根绿色胶辊
·安装很简单,就是在窜动辊A和B之间,将胶辊居中放在轴承台上,下一步用10号辊顶住它
·安装10号辊,这是和3号辊一样的硬辊教育,每个色组有两根这样的硬辊,任意装哪根都可以,左右也可以互换,但注意辊子两边轴杆上有平面,平面朝外安装
·锁紧压辊小弹簧,小弹簧正好压在上述平面上

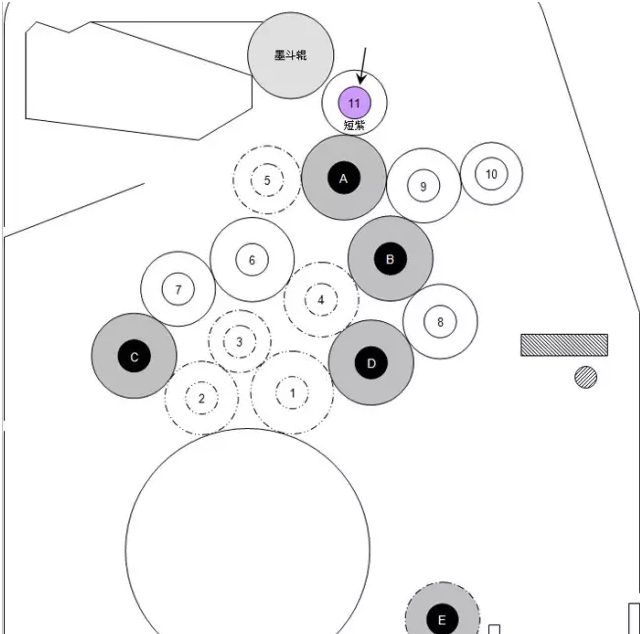

海德堡52机墨辊安装和调试步骤11
·安装11号辊,这是一根紫色胶辊
·用小铁片压住胶辊轴承,锁紧
